水蓄冷系统运行原理说明
发布时间:2019-07-05 09:00浏览次数:

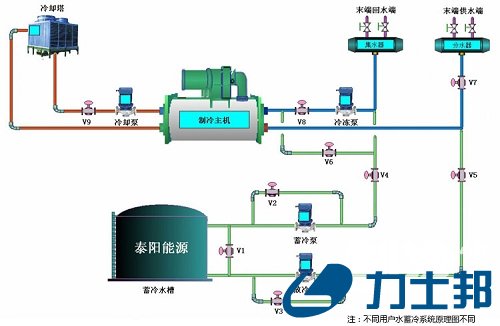

系统运行原理说明(无板式换热器的系统)
主机单独供冷过程:与常规空调运行过程一样。(开启主机、V7、分水器——集水器、冷冻泵、V8、冷却塔V9、冷却泵)
蓄冷槽蓄冷过程:在市电低谷时段开启冷水机组,以低温水的形式储存在蓄冷槽中。(开启蓄冷水槽、蓄冷泵、V4、V6、主机、V5、V3)
蓄冷槽放冷过程:在白天高峰时段开启放冷泵,运行水蓄冷系统,将低温水供向空调末端。(开启蓄冷水槽、V1、放冷泵、V5、V7、分水器——集水器、V4、V2)
边蓄边供过程:在蓄冷过程中,启动冷冻循环泵,冷水机组可以向用户供冷,蓄冷槽和主机供冷是两个独立的环路,相互没有影响。
联合供冷过程:在蓄冷槽放冷时,启动冷冻循环泵,联合冷水机组向用户供冷。
