冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备。是以水为循环冷却剂，从一个系统中吸收热量并排放至大气中，从而降低塔内温度，制造冷却水可循环使用的设备。

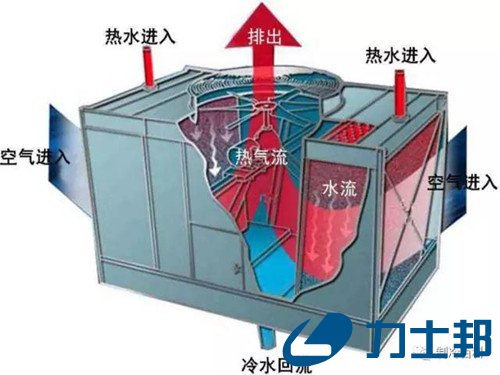

　　冷却塔的结构组成及功能：

　　支架和塔体：外部支撑；

　　填料：为水和空气提供尽可能大的换热面积；

　　冷却水槽：位于冷却塔底部，接收冷却水；

　　收水器：回收空气流带走的水滴；

　　进风口：冷却塔空气入口；

　　百叶窗：平均进气气流，保留塔内水分；

　　冷却塔原理——组成：

　　淋水装置：将冷却水喷出；

　　风机：向冷却塔内送风；

　　轴流风扇用于诱导通风冷却塔；

　　轴流/离心风扇用于强制通风冷却塔。

　　冷却塔的种类：自然通风冷却塔、自然通风、机械通风冷。

　　冷却塔的选型

　　应测量的参数：空气湿球温度、空气干球温度、冷却塔进水温度、冷却塔出水温度、排气温度、泵和电机运行参数、水流速度、空气流速；

　　运行参数：冷却水温差、冷幅、效率、冷却塔容量、补给水量、冷却水流量、选型、冷却塔选型设计问题。

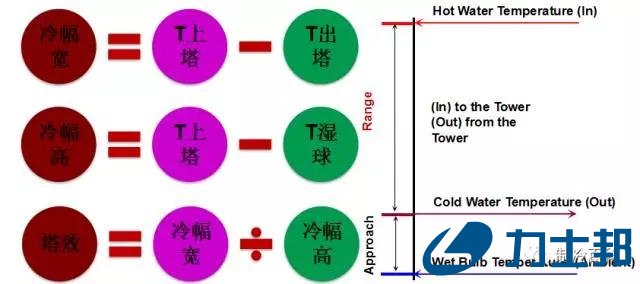

　　1.冷却水温差：入口温度—出口温度大温差 = 高性能

　　2.冷幅：冷却塔出水温度与入口空气湿球温度的差值：小冷幅 = 高性能

　　3.效率：

　　4. 冷却塔容量

　　冷却塔容量单位为“千卡每小时”或者“冷吨”。

　　冷却塔容量=冷却水质量流量×水的比热容×温差。

　　大容量=高性能

　　5.补给水量计算

　　蒸发损失水量（E）

　　E = Q/600 =（T1-T2）×L/600

　　E 代表蒸发水量 (kg/h) ；

　　Q代表热负荷(Kcal/h)；

　　600代表水的蒸发潜热(Kcal/h)；

　　T1代表入水温度(℃)；T2代表出水温度(℃)；

　　L代表循环水量(kg/h)。

　　飞溅损失水量（C）：冷却塔之飞溅损失量依冷却塔设计型式、风速等因素决定之。一般正常情况下，其值约等于循环水量的0.1~0.2%左右。

　　定期排放水量损失（D）：定期排放水量损失须视水质或水中固体浓度等因素决定之。一般约为循环水量之0.3%左右。

　　M=E+C+D

　　蒸发损失水量（E），飞溅损失水量（C），定期排放水量损失（D）。

　　冷却塔用于空调时，温度差设计在5℃，此时冷却塔所须之补给水量约为循环水量的2%左右。

　　6.冷却水流量

　　K·Q=C·M·ΔT

　　K：估算系数

　　Q：机组最大制冷量

　　C：水的比热容

　　ΔT：供回水温差

　　M：冷却水质量流量

　　压缩式制冷机组最大制冷量的1.3倍；

　　吸收式制冷机组（溴化锂）制冷量的2.5倍。

　　7.选型

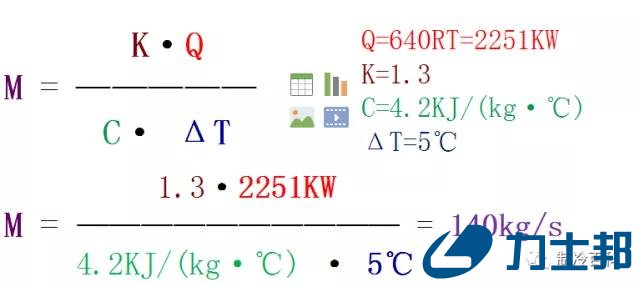

　　例题：一项用一台PFS640.2XE机组的工程冷却塔水流量和补水量。

　　补水量m=M·2％=140kg/s·2％=2.8kg/s

　　8、冷却塔选型常设计问题

　　1、冷却塔耗能的决定因素？

　　答：风机功率，冷却水流量，冷却水补水量？

　　2、冷却塔的温度工况，什么温度下效率经济型好？

　　答：冷却塔的进水温度根据使用情况的不同有所不同，例如中央空调冷凝器的出水温度一般为30-40℃，而冷却塔的出水温度一般为30℃。冷却塔理想冷却温度（回水温度）最佳温度为高于湿球温度2-3℃，这个值叫“逼近度”，逼近度越小，冷却效果越好，冷却塔越经济。

　　3、开式和闭式对比

　　开式：首期的投入比较的少，但是运营成本较高（水耗、电耗）。

　　闭式：本设备适合在干旱、缺水、沙尘暴频发地区等恶劣环境中使用。能冷却介质多水、油类、醇类、淬火液、盐水及化学液等多种介质，介质无损耗和成份稳定。能耗低。

　　缺点：闭式冷却塔造价为开放式塔的三倍。
