四通阀布局及事变道理

　　1、电磁四通换向阀首要应用在热泵式空调器中，因为在布局上首要有4根管道与它相连，以是常叫四通阀。

　　2、它的浸染是通过改变体系中制冷剂的流向，来改变空调器两器的成果，实现制冷、制热或除霜等成果的切换。

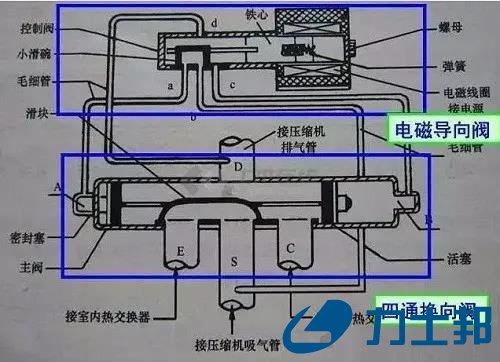

　　3、电磁四通换向阀由两部门构成，一部门为电磁导向阀，另一部门为四通换向阀，四通换向阀是通过电磁导向阀来节制的，二者之间用三根导向毛细管毗连，其布局如图所示：

　　4、从图中可以看出，电磁导向阀由阀碗、弹簧、铁芯和电磁线圈等构成，阀体上开有四个毗连导向毛细管的阀孔。

　　5、当制冷运行时，线圈不通电，因弹簧的推力而使铁芯和阀碗一路向左移动，此时毛细管d与c相通（高压），毛细管a与b相通（低压），从而敦促四通换向阀滑块向左移，四通阀E与S相通，D与C相通；

　　6、当制热运行时，电磁导向阀线圈通电，电磁场吸引衔铁右移，弹簧被压缩，铁芯敦促阀碗一路右移，使毛细管a与d相通（高压），毛细管b与c相通（低压），从而敦促四通换向阀的滑块向右移动，D与E相通，C与S相通。

　　7、四通换向阀由阀体和4根连经受构成，4根经受中3根在统一侧，中间经受压缩机吸气管毗连，别的2个与室内、外换热器相连，其它一个经受在另一侧，与压缩机排气管相毗连，阀体内设有半圆形滑块和两个带小孔的活塞，滑块作为阀门，可在阀体内阁下移动，使下侧的两根连经受通过滑块包围住的两个阀孔而连通，下侧的另陆续经受通过另一阀孔与阀体相通，活塞与滑块通过阀架毗连在一路，可同步移动。

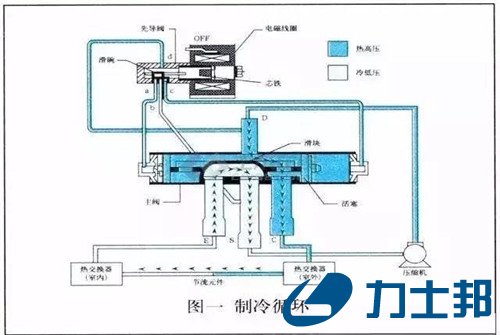

　　8、当空调器制冷运行时，电磁阀线圈断电，铁芯敦促阀碗左移，此时毛细管d与c相通（高压），毛细管a与b相通（低压），因毛细管c、d与压缩机排气管相通，内布满高压气体形成高压区，而毛细管a、b与压缩机吸气管相通，形成低压区，此时活塞在压力的浸染下向左侧移动，D与C相通，D管内的高压抑冷剂气体经C管进入室外换热器（作为冷凝器）向室外散热，再经毛细管进入室内换热器（蒸发器），再由E管进入S管，最后回到压缩机，完成制冷轮回，如图一所示：

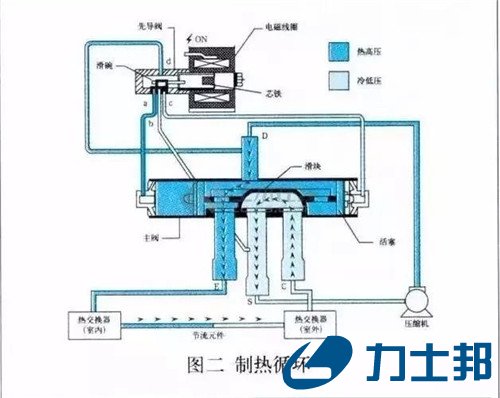

　　当空调器制热运行时，电磁阀线圈接通电源，铁芯发动阀碗右移，使毛细管a与d相通（高压），毛细管b与c相通（低压），苏州中央空调保养，因毛细管a、d与压缩机排气管相通，内布满高压气体形成高压区，而毛细管b、c与压缩机吸气管相通，形成低压区，此时活塞在压力的浸染下向右侧移动，D与E相通，D管内的高压抑寒气体经E管进入室内换热器（作为冷凝器）向室内散热，再经毛细管进入室外换热器（蒸发器），再由C管进入S管，最后回到压缩机，完成制热轮回，如图二所示：

　　空调体系中四通阀故障判定

　　一、四通阀的布局特点

　　1、中间流量

　　由四通阀布局不难发明，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条经受相互勾串，有必然的中间流量，此时，压缩机高压管内的冷媒可以直接流回低压管。计划中间流量的目标是当主滑阀处在中间位置时，能起到卸压的浸染，停止空调体系受高压粉碎。

　　2、压力差与流量的相关

　　四通阀换向的根基前提是活塞两头的压力差（即排气管与吸气管的压力差）（F1-F2）必需大于摩擦阻力f ，不然，四通阀将不会换向。换向所需的最低举措压力差是靠体系流量来担保的。

　　当阁下活塞腔的压力差（F1-F2）大于摩擦阻力f 时，四通阀换向开始，当主滑阀行为到中间位置时，四通阀的E、S、C三条经受彼此导通，压缩机倾轧的冷媒一部份会从四通阀D经受直接经E、C经受流向S经受（压缩机吸气口），形成瞬时串气状态。此时，若压缩机倾轧的冷媒流量宏大于四通阀的中间流量丧失，坎坷压差不会有大的降落，四通阀有足够大的换向压力差使主滑阀到位；假如压缩机倾轧的冷媒流量不敷时，因四通阀的中间流量丧失会使坎坷压差有较大的降落，当坎坷压差小于四通阀换向所需的最低举措压力差时，主阀阀便停在中间位置，形成串气。

　　二、造成冷媒流量不敷的也许缘故起因

　　1、空调体系走漏，造成体系冷媒轮回量不敷；

　　2、气候很冷时，冷媒蒸发量不足；

　　3、四通阀与体系匹配不佳，即所选四通阀中间流量大而体系手段小；
