1、风机盘管的组成：

　　风机盘管是空调系统常用的末端设备，通过机组内的冷水或热水盘管将冷却或加热后的空气送入室内，使室内温度降低或升高，以满足人们的舒适性需求由热交换器、水管、过滤器、风扇、接水盘、排气阀、支架等组件组成。

　　2、风机盘管的工作原理：

　　机组内不断的再循环所在房间或室外的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。通常，新风通过新风机组处理后送入室内，以满足空调房间新风量的需求。

　　3、风机盘管的类别和型号：

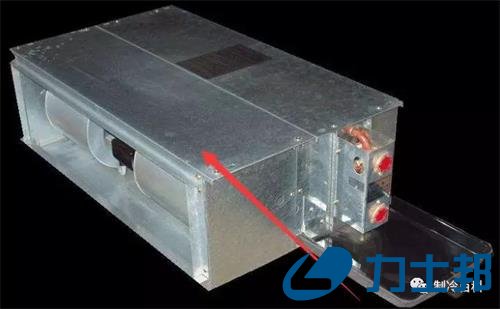

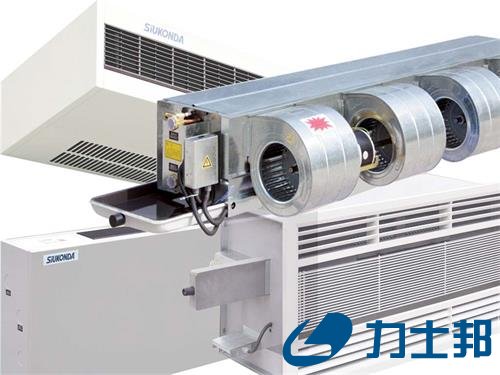

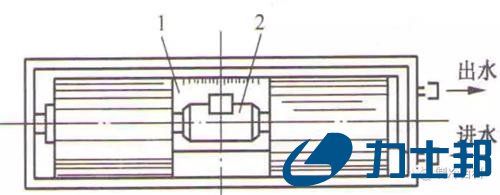

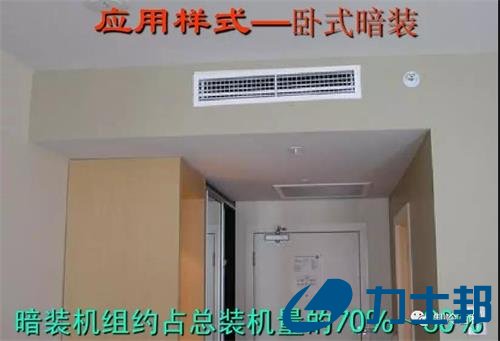

　　风机盘管按形式分可分为卧式安装、卧式明装、立式暗装、立式明装、卡式五种。

　　按照排管数量可分为：两排管和三排管。风机盘管所说的几排指的是风机盘管表冷器铜管的排数，一般两排就是铜管两排，每排8根，一共16根铜管；三排就是铜管三排，每排8根，一共24根铜管。铜管根数越多，制冷效果越好。

　　按制式可分为两管制和四管制。两管制：普通风机盘管夏季走冷水制冷，冬季走热水制热。四管制：多用于一些比较豪华的场所，可以同时走冷水和热水，即可以根据需要有的房间制冷、有的房间取暖。

　　左右式判断方式：面对风机盘管出风口，冷热媒进出水管在左侧即为左式，反之为右式。

　　4、简易设计：

　　1、确定风盘型号：风机盘管请参考厂家的产品型号，注意盘管的排管数量和接管方式。当较大规格的风机盘管噪音不能满足房间要求时，应取多台小容量盘管。风机盘管容量按照下表选择。

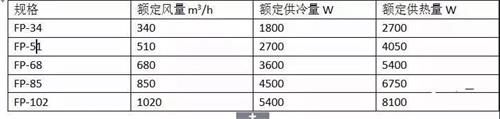

　　风机盘管的规格以下为风机盘管国标型号，供参考：

　　2、风盘接管管径：风机盘管接管管径根据末端风机盘管的冷量累计值，按下表确定：

　　3、风盘冷凝水接管管径：风机盘管冷凝水接管管径根据末端风机盘管的冷量累计值，按下表确定：

　　5、风机盘管的使用注意事项：

　　1、室内风机盘管要水平安装。用直径Φ10mm吊杆吊装，吊杆做防锈处理，与内机的固定螺母紧固不松动。

　　2、吊装位置符合室内空气循环和图纸要求，与楼板之间要有一定的间距。

　　3、水压试验压力0.6Mpa保持2小时无泄漏。

　　4、管路必须保温，保温层厚度20mm，冷凝水管路保温层厚度为10mm，用U型卡或者其它方式固定，对保温材料的压缩量不大于2至3毫米。

　　5、冷凝水管路要保持一定坡度，对于自然排水的风机盘管的排水出口的坡度不小于1%，确保排水顺畅。满水试验不漏水，排水试验不存水。

　　6、当吊顶高度超过3米时，不宜选用天花式机型。吊顶太高选用天花机，暖风吹不下来，影响制热效果。

　　7、冷凝水管与机组之间应用软管连接。不使用软管连接机组运行时产生的振动将导致水管脱落漏水，管路振裂及噪音等故障。

　　8、当房间高度超过3米时，不宜采用顶吹风散流器风口，应采用双层百叶风口下吹风口。冬季暖风吹不下来，影响制热效果。

　　9、室内气流组织要合理，避免气流短路、断路。短路主要是指出风口和回风口布置不合理，送风未到达人活动的范围就通过回风口回到了机组。断路主要是指出回风不在同一空调区域或出风达不到空调区域，短路及断路都将严重影响制冷、制热效果。

　　10、风机盘管必须安装回风箱。没有回风箱，空调区域室内空气不能有效循环，导致制冷、制热效果差。

　　11、出风口、回风口及风管尺寸、材料符合规范要求。风口、风管过小，必然导致风速偏高或风量不足，产生噪音、制冷制热差果差。一般以出风口风速不大于2m/s确定出风口尺寸，回风风速不大于1.5m/s确定回风口尺寸。

　　12、风管与出风口之间必须采用帆布等软性连接。如不是软连接，机组运行时的振动将沿风管传递，导致震动噪音。

　　13、风机盘管与水管连接时必须使用不锈钢软接管。可以防止机组运行时振动传递到水管，减少噪音和管道振动松脱、开裂漏水等故障。

　　14、风机盘管与水管相连的软接管安装必须是水平直接，不得弯曲。因为软接管弯曲过度时，薄弱处会导致破裂漏水。

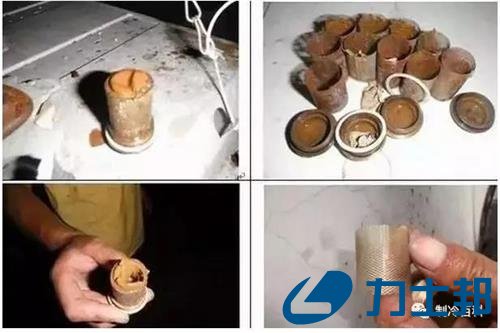

　　15、水管与风机盘管相连时，应在进水管上安装“Y”形过滤器。防止水系统杂质、赃物进入风机盘管损坏和堵塞换热器。

　　16、在有节能要求的系统安装电动二通阀时，必须将其安装在回水管上。保证风机盘管所需求的正常水流量。

　　17、机组必须安全接地。无安全接地易导致触电事故发生。

　　18、电源线规格必须符合机组要求。电源线规格不符合要求机组不能正常运行，电源线烧毁甚至引发火灾事故。

　　19、一个控制开关只能控制一台风机盘管，不允许同时控制多台风机盘管。一个控制开关同时控制多台风机盘管，会导致风机盘管电机烧毁。

　　6、风机盘管容易出现的问题：

　　1、风机出风量小，空调效果差
