一、空调水体系分类

　　1、冷却水体系（冷却塔、冷却水管、冷却水泵、冷凝器、阀门等）；

　　2、冷冻水体系（冷冻水管、冷冻水泵、阀门、结尾装备、膨胀水箱、保温等）；

　　3、冷凝水体系。

　　二、冷却塔浸染及分类

　　1、浸染：首要为制冷机组中制冷剂降温；

　　2、分类：

　　◇按透风方法：天然透风、机器透风；

　　◇按打仗方法：开式冷却塔、闭式冷却塔；

　　◇按轮回水和氛围的相对流方法：逆流式冷却塔、横流式冷却塔；

　　◇按所选材质：玻璃钢冷却塔、不锈钢冷却塔 ；

　　◇按水温降差异：平凡型（尺度工况降落5°）、家产型（尺度工况降落10°）。

　　三、机组的位置

　　1、两台压缩机突出部门之间的间隔小于1.0m，制冷机与墙壁之间的间隔和非首要通道的间隔不小于0.8m；

　　2、大中型制冷机组（离心，螺杆，接收式制冷机）其间距为1.5~2.0m；

　　3、制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或配置电动起吊装备。

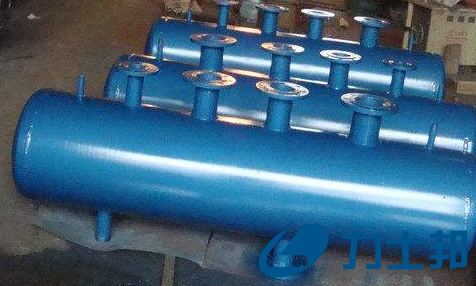

　　四、分、集水器

　　1、便于各空调体系分区流量分派和调理机动利便，常在水体系的供回水管上别离配置分水器和集水器，在别离毗连各空调分区的供水管和回水管；

　　2、分、集水器之间加电动压差旁通阀和旁通管（管径一样平常取DN50）；

　　3、集水器的回水管上应设温度计。

　　五、水泵的浸染及位置

　　1、水泵提供的压力（扬程）要降服这些阻力：

　　◇沿程阻力/长度阻力（水在管内活动有摩擦阻力）；

　　◇局部阻力（通过各个部件：如弯头、阀门、三通、装备等）。

　　2、冷冻水泵：设在冷水机组前端，苏州空调维修电话，从结尾返来的冷冻水颠末冷冻水泵打回冷水机组；

　　3、冷却水泵：设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；

　　4、热水轮回泵：设在回水干管上，从结尾返来的热水颠末热水轮回泵打回板式换热器。

　　六、首要的阀门浸染及安装位置

　　1、蝶阀（驱动方法：手动/电动、毗连方法：对夹/法兰/凸耳/焊接）：首要起割断和节约浸染，安装在装备、水泵收支口两头；

　　2、止回阀（单向阀）：防备介质倒流，安装在轮回水泵出水段；

　　3、电动二通阀（平凡型/比例式（积分）电动二通阀）：实现温度自动调理；

　　4、Y型过滤器：破除介质中的杂质，安装在水泵或热互换装备的进口段；

　　5、压差旁通阀/压差均衡阀（静态压差均衡阀）：空调体系的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其道理是通过压差节制器感测集水器与分水器两头水压力，苏州中央空调维修公司，然后按照测试到的压力计较出差值，再由压差节制器按照计较出的差值与预先设定值举办较量抉择输出方法，以节制阀门是增进开度或镌汰开度，从而来调理水量，以到达均衡主机体系的水压力的目标。

　　6、电子水处理赏罚装置/物理化学水处理赏罚仪：用于水质的处理赏罚（撤除长时刻轮回的冷水、冷却水的重碳酸盐、细菌、藻类等）。

　　七、膨胀水箱

　　1、应配置在水管路最高点1~2m处，且应毗连在冷冻水泵的吸入侧（只管接近）；

　　2、水箱容积一样平常可选0.5~1m3（凡是按体系水容量的0.5%~1%思量）；

　　3、留意膨胀水箱应加盖。

　　八、管道材质及暗示要领

　　1、镀锌钢管：直径DN*压力1.0MP/1.6MP

　　2、无缝钢管（电焊）：外径D*壁厚

　　3、PVC-U、镀锌钢管：De、DN

　　九、管道防腐与保温（按计划要求）

　　1、刷红丹防锈漆两道：无缝钢管

　　2、贴保温棉：冷冻水管、冷凝水管

　　3、用收集线铝箔贴面、加掩护层

　　温馨提醒：要留意细心阅读计划声名，具体相识空调水体系道理图及种种装备、阀门，精确写好相对应的名称及压力品级，停止造价上的偏差。
