风机盘管的3种接线方式,你知道了吗?
发布时间:2019-09-23 08:00浏览次数:
一、电动二通阀的接线图器
◆ 红线为220V前方(L)直接接入温控器前方接口;
◆ 蓝线为零线(N),苏州空调维修,盘管、二通阀、温控器串联;
◆ 绿、棕、黄、别离对应温控器接入风机盘管高中低档位;
◆ 图中黑线为二通阀前方接入温控器“开”路接口;
◆ 节制线为6色1.0平方的国标线。
注:此类二通阀为常闭,断电自动封锁水路,通电水路打开,空调开始制冷;因此各人在这种二通阀的接线进程中发明温控器的接线端“关”谁人接口是不必要接线的。
◆ 弱点: 空调水路打开需一连保持通电状态,苏州中央空调保养,因此造成驱动头行使寿命收缩;
◆ 利益:价值自制。
◆ 故障应急处理赏罚 :当驱动头销毁,一样平常二通阀会自动封锁,应急法子可通过驱动头上的小拉柄将二通阀逼迫打开以此来担保空二、调继承制冷可能制热。

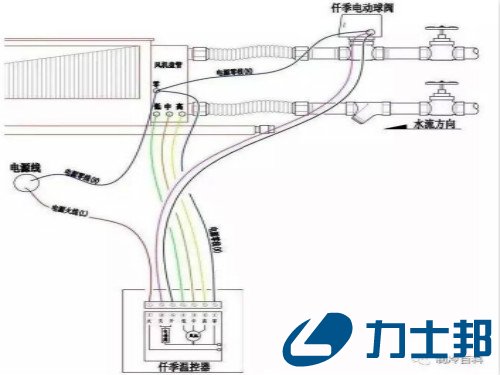

二、电动球阀接线图
◆ 红线为220V前方(L)直接接入温控器前方接口;
◆ 蓝线为零线(N),盘管、二通阀、温控器串联;
◆ 绿、棕、黄、别离对应温控器接入风机盘管高中低档位;
◆ 图中黑线为二通阀前方接入温控器“开”路接口;艳红线为二通阀接入温控器“关”路接口;
◆ 节制线为7色1.0平方的国标线。
注:此类电动球阀水路开、关只必要通电一次,举措执行完毕自动断电,与上述二通阀差异,开、关都无需长时刻通电。
◆ 利益:此类球阀无需长时刻通电,驱动头行使寿命较长;
◆ 弱点:价值相对较贵。
◆ 故障应急处理赏罚:驱动头销毁,需将其卸下,再回罢手动扳手将阀体逼迫打开可能封锁。
三、不装电动二通阀的接线图
◆ 红线为220V前方(L)直接接入温控器前方接口;
◆ 蓝线为零线(N),盘管、温控器串联;
◆ 绿、棕、黄、别离对应温控器接入风机盘管高中低档位;
◆ 节制线为5色1.0平方的国标线;
◆ 以上接法仅能调理盘管风速,温度无法节制空调冷冻水的开、关。
